2026年春江苏开放大学电子器件基础061236形成性考核作业3答案

文档介绍

注意：因为学习平台题目是随机，选择题选项也是随机，一定注意答案对应的选项，同学们在本页按“Ctrl+F”快捷搜索题目中“关键字”就可以快速定位题目!!!

同专业其他作业点击右侧标签查看

试题列表
单选题
题型：单选题客观题分值2分难度：中等得分：2
1
在MOS晶体管中，用于防止栅击穿的常见保护措施是（ ）
A
并联输入二极管
B
串联输入电阻
C
增加栅氧化层厚度
D
降低栅极电压
学生答案：A
老师点评：
题型：单选题客观题分值2分难度：中等得分：2
2
实现金属-半导体欧姆接触的常用方法是：
A
轻掺杂接触区
B
高掺杂接触区
C
使用高功函数金属
D
增加界面态密度
学生答案：B
老师点评：
题型：单选题客观题分值2分难度：中等得分：2
3
影响MOS结构阈值电压的主要因素不包括：
A
栅氧化层厚度
B
衬底掺杂浓度
C
金属-半导体功函数差
D
栅极材料颜色
学生答案：D
老师点评：
题型：单选题客观题分值2分难度：中等得分：2
4
当P型Si衬底的MOS结构施加负栅压时，半导体表面处于：
A
耗尽状态
B
强反型状态
C
多子积累状态
D
平带状态
学生答案：C
老师点评：
题型：单选题客观题分值2分难度：中等得分：2
5
下列哪种效应会导致阈值电压随沟道宽度减小而升高？（ ）
A
短沟道效应
B
窄沟道效应
C
热电子效应
D
衬底偏置效应
学生答案：B
老师点评：
题型：单选题客观题分值2分难度：中等得分：2
6
MOS晶体管在数字集成电路中广泛使用的主要原因是（ ）
A
线性放大性能好
B
开关速度快、功耗低
C
输出阻抗低
D
温度稳定性差
学生答案：B
老师点评：
题型：单选题客观题分值2分难度：中等得分：2
7
短沟道效应会导致（ ）
A
阈值电压升高
B
阈值电压降低
C
栅氧化层变厚
D
迁移率升高
学生答案：B
老师点评：
题型：单选题客观题分值2分难度：中等得分：2
8
MOS晶体管的导电因子k 与下列哪项无关？（ ）
A
载流子迁移率
B
栅氧化层电容
C
沟道宽长比
D
栅极电压
学生答案：D
老师点评：
题型：单选题客观题分值2分难度：中等得分：2
9
当 VDS>VGS−VT 时，MOS晶体管工作于（ ）
A
截止区
B
非饱和区（线性区）
C
饱和区
D
击穿区
学生答案：C
老师点评：
题型：单选题客观题分值2分难度：中等得分：2
10
影响MOS晶体管阈值电压的因素不包括（ ）
A
栅氧化层厚度
B
衬底掺杂浓度
C
栅极材料功函数
D
源极长度
学生答案：D
老师点评：
题型：单选题客观题分值2分难度：中等得分：2
11
在CMOS集成电路中，通常使用哪两种类型的MOS晶体管？（ ）
A
NMOS增强型和PMOS耗尽型
B
NMOS耗尽型和PMOS增强型
C
NMOS增强型和PMOS增强型
D
NMOS耗尽型和PMOS耗尽型
学生答案：C
老师点评：
题型：单选题客观题分值2分难度：中等得分：2
12
MOS型晶体管的主要优点不包括（ ）
A
输入阻抗高
B
功耗低
C
工艺复杂
D
易于集成
学生答案：C
老师点评：
题型：单选题客观题分值2分难度：中等得分：2
13
增强型NMOS晶体管的阈值电压 VT通常（ ）
A
VT>0
B
VT<0
C
VT=0
D
VT可正可负
学生答案：A
老师点评：
题型：单选题客观题分值2分难度：中等得分：2
14
下列哪种接触是欧姆接触？
A
肖特基接触
B
整流接触
C
绝缘接触
D
低阻接触
学生答案：D
老师点评：
题型：单选题客观题分值2分难度：较难得分：2
15
MOSFET工作在饱和区时，漏极电流ID与VGS的关系是（ ）
A
线性关系
B
指数关系
C
平方关系
D
无关系
学生答案：C
老师点评：
题型：单选题客观题分值2分难度：简单得分：2
16
MOS型场效应管的阈值电压VT是指（ ）
A
漏极与源极之间的电压
B
栅极与源极之间形成导电沟道所需的最小电压
C
漏极与衬底之间的电压
D
栅极与漏极之间的电压
学生答案：B
老师点评：
题型：单选题客观题分值2分难度：简单得分：2
17
MOS结构中，SiO2层的作用是：
A
导电层
B
绝缘层
C
半导体层
D
金属层
学生答案：B
老师点评：
填空题
题型：填空题主观题答案允许乱序分值6分难度：中等得分：6
1
N 沟道 MOSFET 的衬底是 型半导体，源区和漏区是 型半导体，沟道中的载流子是 。
学生答案：P；N；电子
题型：填空题主观题答案允许乱序分值6分难度：中等得分：6
2
当 VGS =VT 时，栅下的硅表面发生 ，形成连通 区和 区的导电沟道，在VDS 的作用下产生漏极电流。
学生答案：强反型；源；漏
题型：填空题客观题答案允许乱序分值4分难度：中等得分：0
3
以P-Si为衬底的理想MOS结构，当栅压VG>VT时，半导体表面处于强反型状态，此时表面空间电荷区中的电荷主要有 和 构成
第1空分值：2分
第2空分值：2分
学生答案：反型层电子；耗尽层电离受主离子
简答题
题型：简答题主观题分值20分难度：中等得分：20
1
学习实验与技能训练（四）中的视频和文档，在MATLAB中复制代码进入命令行窗口，绘制：
1. 增强型NMOS管输出特性曲线：以VDS为自变量，ID为因变量，取一系列VGS值，利用MATLAB编程，得到输出特性曲线。同时，在输出特性曲线中做出预夹断曲线，即VGS=VDS+VT时的ID-VDS函数曲线。
2。 增强型NMOS管转移特性曲线：以VGS为自变量，ID为应变量，取一系列VDS，利用MATLAB编程，得到转移特性曲线。
3.增强型NMOS管ID-VGS-VDS三维曲线：以VGS和VDS为自变量，ID为应变量，利用MATLAB编程，仿真得到ID-VGS-VDS三维曲线，即合并输入特性曲线和转移特性曲线在同一图像中。
将三组截图插入答案中，并给出解释
学生答案：（购买后获取答案）
题型：简答题主观题分值15分难度：中等得分：15
2

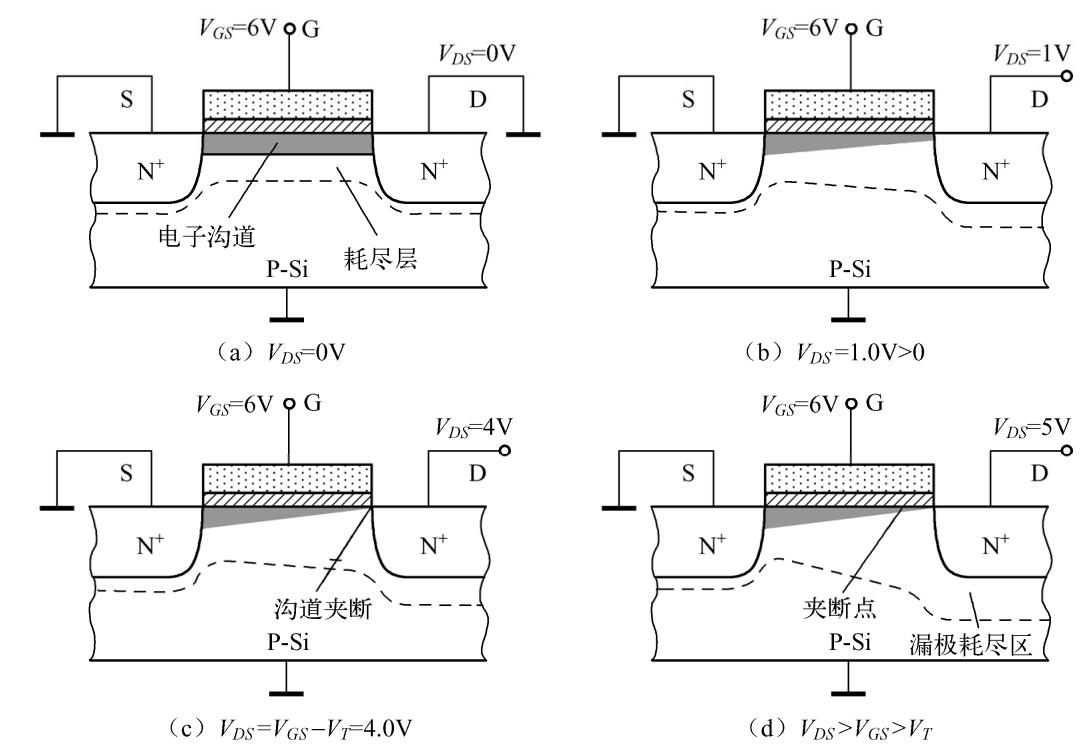

结合下图，定性的说明MOS场效应晶体管的工作原理。
为了使问题简单，我们假设该NMOS型晶体管的阈值电压VT =2.0V，且栅极施加了固定的 6V电压，即 VGS  = 6V 。

学生答案：（购买后获取答案）

题型：简答题主观题分值8分难度：中等得分：8
3
什么是 MOSFET 的理想阈值电压 VT？写出 VT的表达式，并讨论影响 VT的各种因素
学生答案：（购买后获取答案）
4
针对一个沟道已经开启的增强型NMOS型晶体管，
当VDS增加时，为什么电子沟道的厚度从源区S到漏区D逐渐变薄？
学生答案：（购买后获取答案）
