2026年春江苏开放大学工程制图与CAD060048形考作业一答案

文档介绍

注意：因为学习平台题目是随机，选择题选项也是随机，一定注意答案对应的选项，同学们在本页按“Ctrl+F”快捷搜索题目中“关键字”就可以快速定位题目!!!

同专业其他作业点击右侧标签查看

试题列表
单选题
题型：单选题客观题分值1.5分难度：一般得分：1.5
1
（      ）必定属于总平面图表达的内容。
A
墙体轴线
B
相邻建筑的位置
C
建筑物总高
D
柱子轴线
正确答案：B
题型：单选题客观题分值1.5分难度：简单得分：1.5
2
结构施工图中，符号WKL代表构件（       ）。
A
框支梁
B
屋面板
C
楼层框架梁
D
屋面框架梁
正确答案：D
题型：单选题客观题分值1.5分难度：中等得分：1.5
3
施工图中，无弯钩的钢筋（一般钢筋）搭接图例正确的是（        ）。
A

B

C

D

正确答案：B
题型：单选题客观题分值1.5分难度：中等得分：1.5
4
关于建筑平面图的图示内容，以下说法错误的是（       ）。
A
表示内外门窗位置及编号
B
注出室内楼地面的标高
C
反映房间功能和布局
D
表示楼板与梁柱的位置及尺寸
正确答案：D
题型：单选题客观题分值1分难度：一般得分：1
5
在建筑总平面图和底层平面图上都应绘制指北针，用于确定建筑物的朝向。
这句话对吗？
A
对
B
无
C
无
D
错
正确答案：A
题型：单选题客观题分值1.5分难度：中等得分：1.5
6
结构平面图的形成是沿(      )将房屋水平剖开后所得的楼层水平剖面图。
A
门窗洞口处
B
楼梯板
C
楼板面处
D
房屋的地面与基础之间
正确答案：C
题型：单选题客观题分值1分难度：较难得分：1
7
如下所示(a)图和(b)图，分别是用（      ）绘制而成。

A
正投影法和斜投影法
B
斜投影法和中心投影法
C
正投影法和正投影法
D
中心投影法和正投影法
正确答案：D
题型：单选题客观题分值1.5分难度：一般得分：1.5
8
HPB235级钢筋符号为（       ）。
A

B

C
以上都不是
D

正确答案：B
题型：单选题客观题分值1.5分难度：简单得分：1.5
9
施工图中，普通砖的材料图例表示为(      )。
A

B

C

D

正确答案：B
题型：单选题客观题分值1.5分难度：较难得分：1.5
10
下图所示形体正确的侧面投影图是（     ）。

A

B

C

D

正确答案：A
题型：单选题客观题分值1.5分难度：简单得分：1.5
11
相对标高的零点正确的注写方式为（        ）。
A
无规定
B
-0.000
C
+0.000
D
±0.000
正确答案：D
题型：单选题客观题分值1.5分难度：中等得分：1.5
12
建筑施工图中表示门窗扇开关方向时，实线表示外开，虚线表示内开。这句话对吗？
A
对
B
错
C
无
D
无
正确答案：A
题型：单选题客观题分值1分难度：一般得分：1
13
使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可先选图形，再点命令。 
这句话对吗？
A
无
B
对
C
错
D
无
正确答案：B
题型：单选题客观题分值1.5分难度：简单得分：1.5
14
定位轴线一般用（        ）绘制。
A
细点划线
B
粗实线
C
双点划线
D
细实线
正确答案：A
题型：单选题客观题分值1分难度：中等得分：1
15
总平面图中可以用指北针表示建筑物的朝向，也可以用风向频率玫瑰图表示建筑物的朝向。这句话对吗？
A
对
B
无
C
错
D
无
正确答案：A
题型：单选题客观题分值1.5分难度：中等得分：1.5
16
在建筑平面图中，位于2和3轴线之间的第一根附加轴线的正确表达为(         )。
A

B

C

D

正确答案：C
题型：单选题客观题分值1分难度：中等得分：1
17
建筑平面图一般需要标注二道尺寸：细部尺寸和轴线尺寸。
这句话对吗？
A
错
B
无
C
无
D
对
正确答案：A
题型：单选题客观题分值1分难度：简单得分：1
18
组合体的三面投影图必须遵循“长对正、宽相等、高平齐”的投影规律。 这句话对吗？
A
无
B
对
C
错
D
无
正确答案：B
题型：单选题客观题分值1.5分难度：较难得分：1.5
19
与下图所示投影图对应的正确的1-1剖面图是(         )。

A

B

C

D

正确答案：B
题型：单选题客观题分值1分难度：一般得分：1
20
CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。这句话对吗？
A
对
B
错
C
无
D
无
正确答案：A
题型：单选题客观题分值1.5分难度：中等得分：1.5
21
建筑剖面图一般不需要标注（       ）此项内容。
A
建筑总高度
B
层间高度
C
楼板与梁的断面高度
D
门窗洞口高度
正确答案：C
题型：单选题客观题分值1分难度：简单得分：1
22
制图标准中规定，每张图纸都应该画出标题栏，标题栏应位于图框的右下角。这句话对吗？
A
无
B
对
C
错
D
无
正确答案：B
题型：单选题客观题分值1.5分难度：一般得分：1.5
23
结构施工图一般包括施工说明、基础图、各层结构平面图以及（       ）。
A
设备图
B
构件详图
C
装修图
D
门窗构造图
正确答案：B
题型：单选题客观题分值1.5分难度：一般得分：1.5
24
图样上的尺寸数字代表的是（       ）。
A
其他
B
实际尺寸
C
随比例变化的尺寸
D
图线的长度尺寸
正确答案：B
题型：单选题客观题分值1.5分难度：中等得分：1.5
25
用假想剖切平面将物体切开，仅画出该剖切面与物体接触部分的图形，并在该图形内画上相应的材料图例，这样的图形称为(         )。
A
以上都不是
B
剖示图
C
断面图
D
剖面图
正确答案：C
题型：单选题客观题分值1.5分难度：中等得分：1.5
26
建筑施工图中除了标高以m作单位，还有（       ）以m作单位。
A
立面图
B
总平面图
C
标准层平面图
D
底层平面图
正确答案：B
题型：单选题客观题分值1.5分难度：简单得分：1.5
27
水平投影和侧面投影应满足（        ）的投影规律。
A
长对正
B
宽相等
C
长、宽、高都相等
D
高平齐
正确答案：B
题型：单选题客观题分值1分难度：中等得分：1
28
建筑立面图只能用朝向命名。这句话对吗？
A
无
B
错
C
无
D
对
正确答案：B
题型：单选题客观题分值1分难度：较难得分：1
29
建筑施工图中，索引符号与详图符号必定一一对应。这句话对吗？
A
无
B
对
C
无
D
错
正确答案：B
题型：单选题客观题分值1.5分难度：中等得分：1.5
30
建筑剖面图对应的剖切符号应标注在（        ）上。
A
底层平面图
B
标准层平面图
C
顶层平面图
D
其他
正确答案：A
填空题
题型：填空题主观题答案不允许乱序分值6分难度：一般得分：6
1
在建筑施工平面图中，横向定位轴线应用于建筑物 ，轴线编号用 从左到右依次编写；纵向定位轴线应用于建筑物 ，轴线编号用 从下至上顺序编写。
正确答案：开间；大写阿拉伯数字；进深；大写拉丁字母
题型：填空题主观题答案不允许乱序分值7.5分难度：较难得分：7.5
2
阅读下图，完成填空：⑴ KZ2表示 ；⑵ 该构件的截面尺寸是 ；⑶ φ8@200表示 ；⑷ 图中细实线表示 的投影，粗实线表示 的投影。

正确答案：框架柱及编号 ；500mm×600mm；直径8mm的Ⅰ级钢筋，间距200mm布置；框架柱的投影；钢筋的投影
题型：填空题主观题答案不允许乱序分值7.5分难度：较难得分：7.5
3

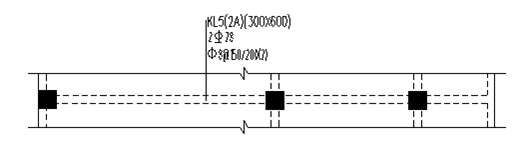

阅读下图，完成填空：⑴ KL5 表示 ；⑵（2A）表示 ；⑶ 梁截面尺寸是 ；⑷ 228表示 ；⑸ φ8@150/200（2）表示 。

正确答案：编号为5的框架梁； 2表示共有2跨，A表示其中一端有悬臂；300mm×600mm；梁上部用2条直径28mm的Ⅱ级钢筋作通长筋 ；箍筋用直径8mm的Ⅰ级钢筋，加密区间距150mm布置，非加密区间距200mm布置，采用2肢箍
题型：填空题主观题答案不允许乱序分值3分难度：中等得分：3
4
柱平法施工图系在柱平面布置图上采用 或 方式表达。
正确答案：列表注写；截面注写
题型：填空题主观题答案不允许乱序分值1.5分难度：中等得分：1.5
5
涂黑的标高符号用在总平面图和 图中，表示室外地坪标高。
正确答案：底层平面图
题型：填空题主观题答案不允许乱序分值4.5分难度：一般得分：4.5
6
房屋施工图由于专业分工的不同，分为 、 、 。
正确答案：建筑施工图；结构施工图；设备施工图
简答题
题型：简答题主观题分值10分难度：中等得分：
1

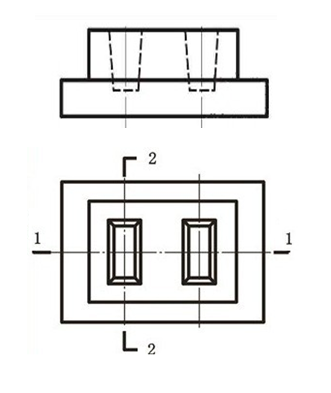

绘制下图示钢筋混凝土双杯口基础的1-1断面图和2-2剖面图。（特别说明：所有作图题抄题后手工绘制或CAD绘制出答案，拍照或复制、粘贴提交）

正确答案：（购买后获取答案）
题型：简答题主观题分值10分难度：简单得分：
2
根据立体图，绘制形体的三面投影图，尺寸从图中量取。（特别说明：抄题后，手工绘制或CAD绘制出答案，拍照或复制、粘贴提交）

正确答案：（购买后获取答案）
题型：简答题主观题分值10分难度：简单得分：
3
根据形体的两面投影图，补画第三面投影图。（特别说明：抄题后，手工绘制或CAD绘制出答案，拍照或复制、粘贴提交）

正确答案：（购买后获取答案）
