2026年春江苏开放大学工程制图与CAD060048形考作业二答案

文档介绍

注意：因为学习平台题目是随机，选择题选项也是随机，一定注意答案对应的选项，同学们在本页按“Ctrl+F”快捷搜索题目中“关键字”就可以快速定位题目!!!

同专业其他作业点击右侧标签查看

试题列表
单选题
题型：单选题客观题分值1.5分难度：中等得分：1.5
1
使用阵列命令时，若让对象向左上角方向排列，需要如何设置？（         ）
A
行间距为正，列间距为正
B
行间距为负，列间距为正
C
行间距为正，列间距为负
D
行间距为负，列间距为负
正确答案：C
题型：单选题客观题分值1.5分难度：中等得分：1.5
2
对于边长为40的正四边形，使用倒角命令倒一个角，给定"距离（R）"选项，当输入的两个倒角距离是多少时，倒角后的图形面积为1150？
A
20，40
B
30，15
C
30，30
D
80，10
正确答案：C
题型：单选题客观题分值1分难度：一般得分：1
3
在AutoCAD系统中,用户可以按照自己的意图设置十字光标的大小,也可以设置捕捉框的大小,背景颜色也是可以按照需要进行设置的。这句话对吗?
A
无
B
对
C
错
D
无
正确答案：B
题型：单选题客观题分值1.5分难度：中等得分：1.5
4

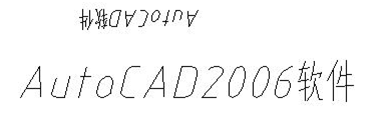

如图所示，将下面的文字高度改为和上面的文字高度一致，最简单做好的方法是（         ）。

A
复制一个然后重新编辑
B
查询一下上面的文字的高度，然后将下面文字的高度改为相同的
C
用格式刷
D
使用修改文字"scaletext"命令的匹配对象选项
正确答案：C
题型：单选题客观题分值1.5分难度：较难得分：1.5
5
将如图所示该多段线进行拟合，下列说法正确的是？

A
该样条曲线不经过任何一个顶点
B
该样条曲线只经过A点和F点
C
由系统判定是否经过顶点
D
该样条曲线经过所有顶点
正确答案：D
题型：单选题客观题分值1.5分难度：一般得分：1.5
6
图层中，（       ）的名称不能被修改或删除。
A
缺省的层
B
标准层
C
未命名的层
D
０层
正确答案：D
题型：单选题客观题分值1分难度：一般得分：1
7
使用拉伸(STRETCH)命令作拉伸操作时,如果选中全部对象,那么拉伸和移动(MOVE)的操做结果完全相同。这句话对吗？
A
无
B
错
C
对
D
无
正确答案：C
题型：单选题客观题分值1.5分难度：中等得分：1.5
8
如下图所示，对该正六边形进行打断操作，系统要求指定第二打断点，这时输入了@，然后回车结束，操作后的图形周长为？

A
599
B
600
C
在0~600中随机分配
D
0
正确答案：B
题型：单选题客观题分值1.5分难度：一般得分：1.5
9
按比例改变图形实际大小的命令是（          ）。
A
STRETCH
B
SCALE
C
ZOOM、420ｘ297
D
OFFSET
正确答案：B
题型：单选题客观题分值1分难度：中等得分：1
10
创建图案填充时，当选取比例1，表明构成图案填充的直线间距为1。这句话对吗？
A
无
B
对
C
无
D
错
正确答案：D
题型：单选题客观题分值1分难度：较难得分：1
11
将一个已有的文件打开后修改,最后再存盘退出,但当退出后发现修改错了,可以再用UNDO命令恢复原来的图形。这句话对吗？
A
对
B
无
C
错
D
无
正确答案：C
题型：单选题客观题分值1.5分难度：简单得分：1.5
12
哪个功能健可以进入文本窗口？
A
功能键F3
B
功能键F2
C
功能键F4
D
功能键F1
正确答案：B
题型：单选题客观题分值1.5分难度：较难得分：1.5
13
以下说法错误的是（       ）。
A
打断一条“构造线”将得到两条射线
B
不能用“绘图”/“椭圆”命令画出圆
C
可以用“绘图”/“圆环”命令绘制填充的实心圆
D
使用“绘图”/“正多边形”命令将得到一条多段线
正确答案：B
题型：单选题客观题分值1.5分难度：中等得分：1.5
14
移动（Move）和平移（Pan）命令是（         ）。
A
都是移动命令，效果一样
B
移动（Move）的对象是物体，平移（Pan）的对象是视图
C
移动（Move）的对象是视图，平移（Pan）的对象是物体
D
移动（Move）速度快，平移（Pan）速度慢
正确答案：B
题型：单选题客观题分值1分难度：一般得分：1
15
用编辑多线段(PEDIT)命令中的Join选项,既可以将相连的直线或圆弧合并到一条多义线中。这句话对吗？
A
无
B
对
C
无
D
错
正确答案：B
题型：单选题客观题分值1.5分难度：一般得分：1.5
16
已有一个画好的圆，绘制一组同心圆可以用（        ）命令来实现。
A
移动MOVE
B
偏移OFFSET
C
延伸EXTEND
D
拉伸STRETCH
正确答案：B
题型：单选题客观题分值1分难度：中等得分：1
17
用MIRROR镜像命令镜像一个物体时必须事先画好对称轴。这句话对吗？
A
无
B
对
C
无
D
错
正确答案：D
题型：单选题客观题分值1.5分难度：较难得分：1.5
18

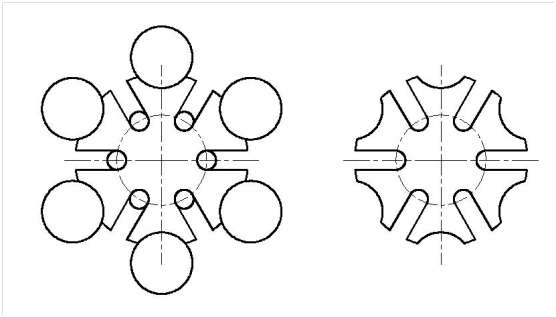

下图所示两个图形，如果用一个命令将左侧图形修改为右侧样式，需要用（     ）命令。

A
打断
B
分解
C
剪切
D
延伸
正确答案：C
题型：单选题客观题分值1分难度：中等得分：1
19

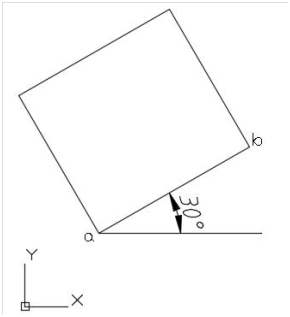

下图所示正方形边长为50，其a点坐标为（10,10），则b点相对于a点坐标为（@50＜30）。这句话对吗？

A
无
B
对
C
无
D
错
正确答案：B
题型：单选题客观题分值1分难度：一般得分：1
20
对定义了宽度的多段线（PLINE）可以执行分解(EXPLODE)命令,但这时多段线的宽度消失。这句话对吗？
A
对
B
无
C
错
D
无
正确答案：A
题型：单选题客观题分值1分难度：中等得分：1
21
一个点的完整二维坐标由X,Y两部分组成,通过点过滤可以一次只指定一个坐标值,而暂时忽略其他坐标值。这句话对吗？
A
错
B
对
C
无
D
无
正确答案：B
题型：单选题客观题分值1.5分难度：较难得分：1.5
22
在AutoCAD中通过（       ）命令插入图像文件，从而使图形更生动。
A
【插入】／【外部参照】选项
B
【插入】／【光栅图像】选项
C
【插入】／【图像管理器】选项
D
【插入】／【块】选项
正确答案：B
题型：单选题客观题分值1.5分难度：一般得分：1.5
23
用延伸命令"extend"进行对象延伸时，说法正确的是？
A
可以在三维空间中延伸
B
必须在二维空间中延伸
C
可以延伸文字对象
D
可以延伸封闭线框
正确答案：A
题型：单选题客观题分值1.5分难度：中等得分：1.5
24
哪些特性是"特性匹配"对话框不可以更改的？
A
图层
B
面积
C
线型比例
D
颜色
正确答案：B
题型：单选题客观题分值1.5分难度：一般得分：1.5
25
改变图形实际位置的命令是（         ）。
A
OFFSET
B
PAN
C
ZOOM、420ｘ297
D
MOVE
正确答案：D
题型：单选题客观题分值1.5分难度：中等得分：1.5
26
正交和极轴追踪描述正确的是（       ）。
A
名称不同，但是一个概念
B
不相同的概念
C
极轴是正交的一个特例
D
正交是极轴的一个特例
正确答案：D
题型：单选题客观题分值1.5分难度：一般得分：1.5
27
当丢失了下拉菜单，可以用下面哪一个命令重新加载标准菜单。
A
LOAD
B
NEW
C
MENU
D
OPEN
正确答案：C
题型：单选题客观题分值1.5分难度：中等得分：1.5
28
当图形中只有一个视口时， 【重生成】的功能与（       ）相同。
A
窗口缩放
B
全部重生成
C
实时平移
D
重画
正确答案：B
题型：单选题客观题分值1.5分难度：一般得分：1.5
29
以下那种输入方式是绝对坐标输入方式(      )。
A
＠10＜０
B
10
C
10，10，0
D
＠10，10，0
正确答案：C
题型：单选题客观题分值1.5分难度：中等得分：1.5
30
某直线的起点为(70,-50),直线长度为175,倾角为45度,直线的另一端点坐标为    （         ）。
A
(193.74,75.74)
B
(193.74,73.74)
C
(75.74, 193.74)
D
(222.05,135.46)
正确答案：B
题型：单选题客观题分值1.5分难度：中等得分：1.5
31
AutoCAD中，使用颜色相关打印样式表时，欲将所有颜色转换成灰度打印，应选择（     ）样式。
A
acad.ctb
B
Grayscale.ctb
C
monochrome.ctb
D
Fill Patterns.ctb
正确答案：C
题型：单选题客观题分值1分难度：中等得分：1
32
在绘图时,有时会遇到这种情况,明明当前使用的线型是中心线,可用它画出的线看上去却和连续线一样,这和当前图形窗口的显示范围有关。 这句话对吗?
A
对
B
无
C
无
D
错
正确答案：A
题型：单选题客观题分值1.5分难度：简单得分：1.5
33
当前图层(      )被关闭，(      )被冻结。
A
不能，可以
B
可以，不能
C
不能，不能
D
可以，可以
正确答案：B
题型：单选题客观题分值1.5分难度：较难得分：1.5
34
精确绘图的特点（        ）。
A
精确的几何数量关系
B
精确的线宽
C
精确的颜色
D
精确的文字大小
正确答案：A
题型：单选题客观题分值1.5分难度：中等得分：1.5
35
如何将一个或多个图层上的对象合并到另外的图层上，而且被合并的图层将会自动被图形清理掉？
A
执行“格式”→“图层工具”→“图层合并”菜单命令
B
选取要合并的图层，单击鼠标右键，在弹出的快捷菜单中选择“隔离选定的图层”
C
选取要合并的图层，单击鼠标右键，在弹出的快捷菜单中选择“全部删除”
D
选取要合并的图层，单击鼠标右键，在弹出的快捷菜单中选择“将选定图层合并到”
正确答案：D
题型：单选题客观题分值1分难度：中等得分：1
36
在生成正多边形时,系统要求输入该正多边形内接圆或外接圆的圆心和半径,因此对于一个正多边形来说具有圆的某些特性,例如可以用圆心捕捉方法获得正多边形的中心点。这句话对吗？
A
对
B
无
C
无
D
错
正确答案：D
题型：单选题客观题分值1.5分难度：中等得分：1.5
37
在AutoCAD中，使用 （       ）可以在打开的图形间来回切换,但是，在某些时间较长的操作（例如重生成图形）期间不能切换图形。
A
Ctrl+F6键或Ctrl +Tab键
B
Ctrl + F9 键或Ctrl +Shift 键
C
Ctrl+F7键或Ctrl+Lock
D
Ctrl+ F8键或Ctrl +Tab键
正确答案：D
题型：单选题客观题分值1分难度：中等得分：1
38
将某一个图层关闭以后,该层上所有的图形对象都将被隐藏,而且也不能被打印或从绘图设备上输出,但是当图形重新生成时,该图层上的对象也随之重新计算。 这句话对吗？
A
无
B
错
C
对
D
无
正确答案：C
题型：单选题客观题分值1.5分难度：简单得分：1.5
39
AutoCAD图形文件和样板文件的扩展名分别是(      )   。
A
DWT,DWG
B
BMP,BAK
C
BAK,BMP
D
DWG,DWT
正确答案：D
题型：单选题客观题分值1分难度：简单得分：1
40
为了保护自己的文档，可以将CAD图形用DWS的格式保存。DWS格式的文档，只能查看，不能修改。 这句话对吗？
A
无
B
对
C
无
D
错
正确答案：B
题型：单选题客观题分值1.5分难度：中等得分：1.5
41
对于图形界限非常大的复杂图形， （       ）工具能快速简便地定位图形中的任一部分以便观察。
A
鸟瞰视图
B
移动
C
放大
D
缩小
正确答案：A
题型：单选题客观题分值1.5分难度：中等得分：1.5
42

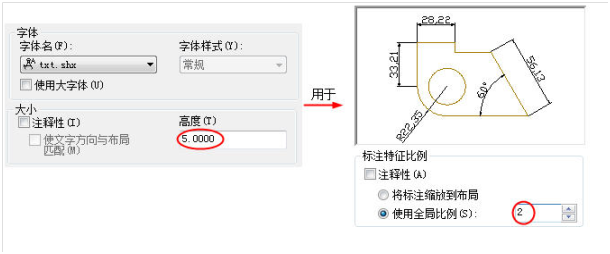

如图所示，标注样式全局比例设置为2，所用文字样式中高度设置为5，则用该标注样式标注的尺寸文字高度为（      ）。

A
5
B
10
C
2
D
2.5
正确答案：A
题型：单选题客观题分值1分难度：中等得分：1
43
使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。这句话对吗？
A
对
B
无
C
无
D
错
正确答案：D
题型：单选题客观题分值1.5分难度：中等得分：1.5
44
取世界坐标系的点（70,20）作为用户坐标系的原点，则用户坐标系的点（-20,30）的世界坐标为（       ）。
A
（90，-10）
B
（70,20）
C
（-20,30）
D
（50,50）
正确答案：D
题型：单选题客观题分值1分难度：简单得分：1
45
所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。这句话对吗？
A
错
B
无
C
无
D
对
正确答案：D
简答题
题型：简答题主观题分值10分难度：一般得分：
1
绘制下图所示形体的三面投影图。（特别说明：所有作图题抄题后手工绘制或CAD完成，拍照或复制、粘贴提交）

正确答案：（购买后获取答案）
题型：简答题主观题分值20分难度：较难得分：
2

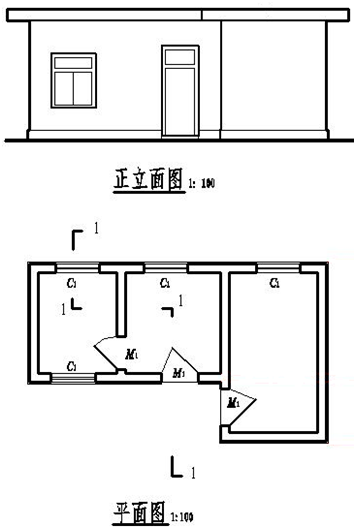

先用AutoCAD软件抄绘下图，然后再绘制1-1剖面图。材料：墙为砖墙，承重构件为钢筋混凝土。说明：屋檐挑出长度四周相等。（将AutoCAD绘制的本题成果复制或截图，粘贴在答案区，否则没成绩。）

正确答案：（购买后获取答案）

题型：简答题主观题分值10分难度：简单得分：
3
补出下图所示组合体的第三面投影图。
（特别说明：抄题后手工绘制或CAD完成，拍照或复制、粘贴提交）

正确答案：（购买后获取答案）
