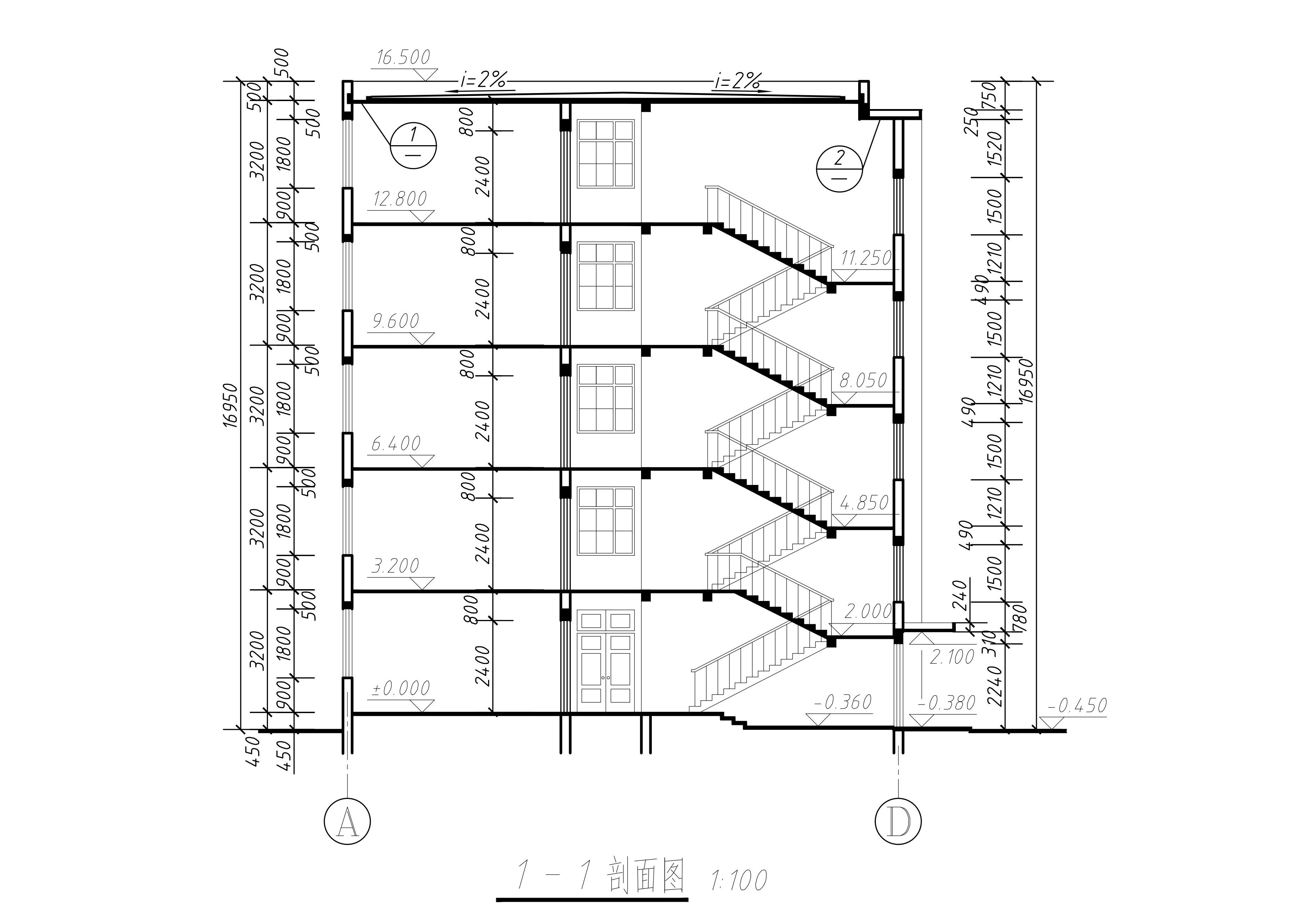

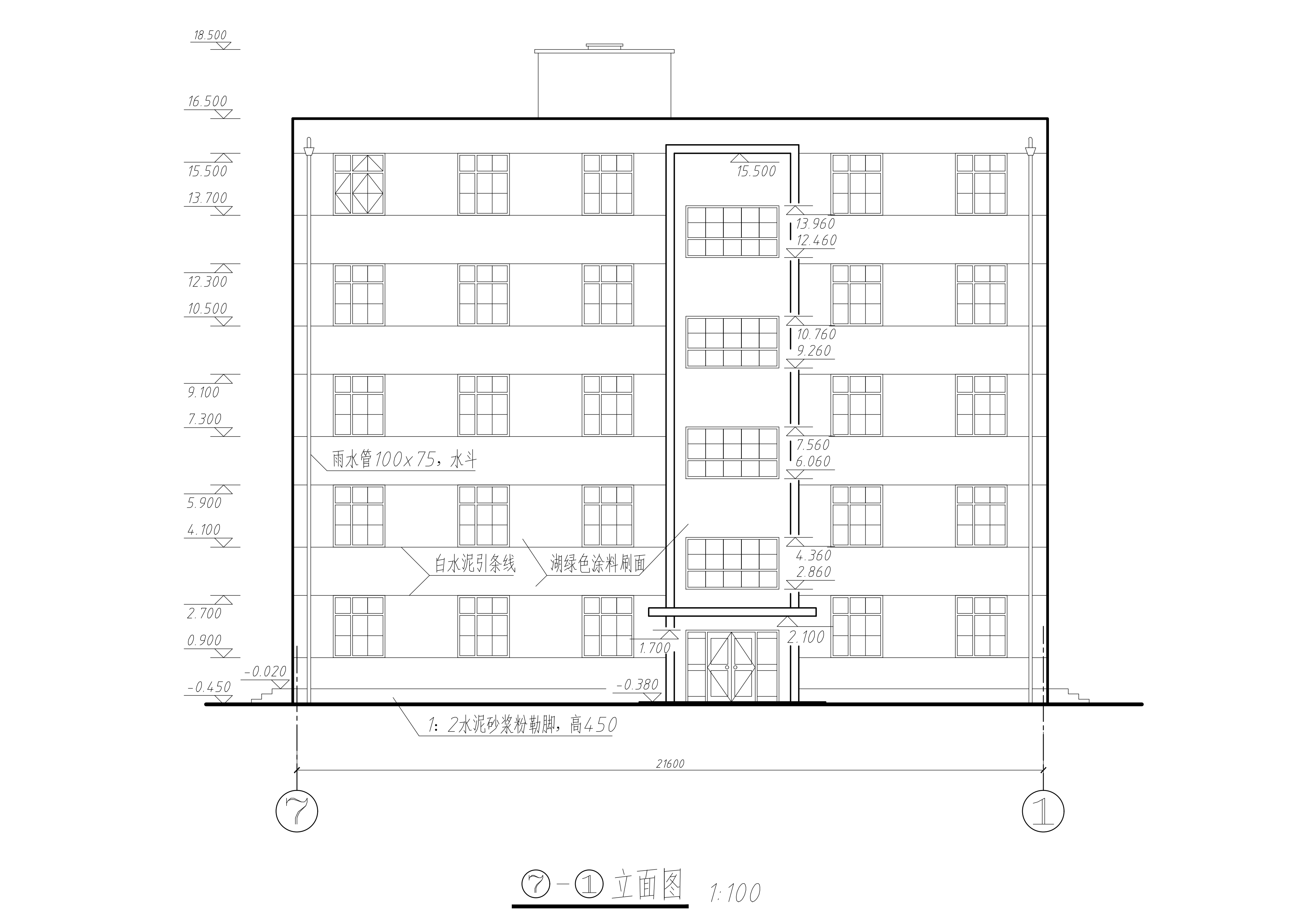

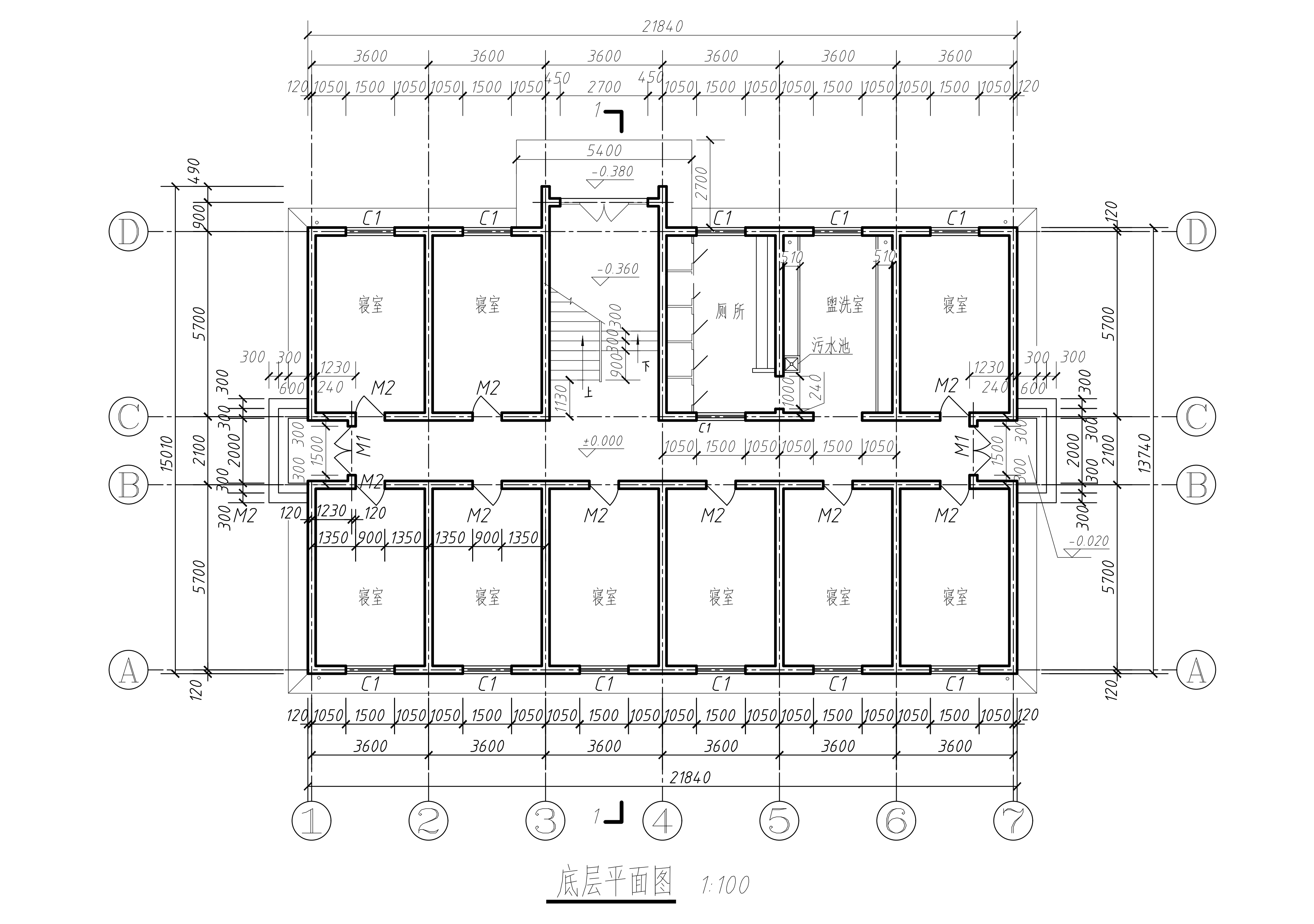

本次作业是检查课程中CAD软件的运用情况，要求用AutoCAD软件抄绘附件中某宿舍楼的一层平面图、立面图、剖面图。

要求：图层设置合理，图样内容绘制完整，所绘图样符合制图规范要求。所给的平、立、剖面图尺寸彼此关联，绘制前，应正确读懂图纸。

绘好后，提交2017及以下版本的CAD文件。由于平台附件不支持CAD文件，大家压缩后提交。

特别强调：切勿将本次作业（PDF）直接转换成CAD文件。请使用CAD软件绘制本次作业。

本次作业，占形考成绩的30%，请认真对待！
